眼镜架尺寸测试问题分析

发布日期:2019-11-04 作者: 点击:

眼镜架尺寸测试问题分析



根据全国及省级市场监督管理部门公布的部分眼镜架质量抽检情况反馈,镜架尺寸项目的不合格检出率占比包括方框法水平镜片尺寸偏差、片间距离偏差镜腿长度偏差

根据标准GB/T14214-2003《眼镜架 通用要求和试验方法》要求:方框法水平镜片尺寸允差:±0.5mm;片间距离允差:±0.5mm;镜腿长度允差:±2.0mm镜架尺寸项目不合格体现在实测值与镜架标记的尺寸偏差超过标准允差的要求,主要原因检测员对眼镜尺寸认识存在不足测量方法不规范导致偏差过大

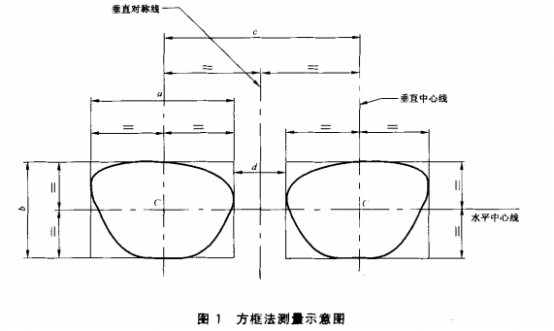

方框法水平镜片尺寸:镜片外形相切的矩形框的两垂直边间的距离a,见图1

    片间距离:左右镜片外形相切矩形框靠鼻侧两垂直边之间的水平距离d,见图1

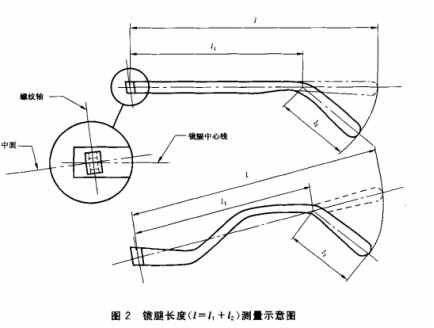

                                                                                         镜腿长度:镜腿中心线在螺纹轴与镜腿末端交点之间的距离l,见图2。







镜架尺寸主要测试采用精度优于0.1mm的线性测量器具进行测量,如:游标卡尺。镜架尺寸测试应注意的问题:


1

方框法水平镜片尺寸

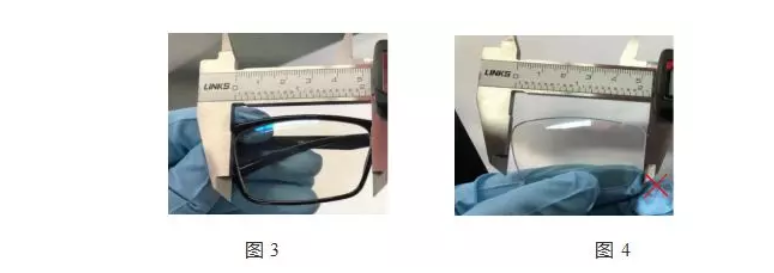

      a)如果直接测试镜架框外形内边缘相切的两垂直边间的距离(见图3),此时测试结果应加上镜架卡槽的深度。

            b)当拆下镜片测试时,测试前未标记镜片水平中心线,镜片倾斜位于卡尺量爪之间(见图4),易导致测试结果不准确。







2

片间距离


除了无框镜架,其他框架应考虑镜架卡槽的深度,测量镜架靠鼻框内侧两垂直边之间的最小距离(见图5),其测试结果应减去镜架卡槽的深度。





图5



3

镜腿长度


  a) 前端l1部分不需要掰直,应保持其原来形状。

  b) 镜腿耳弯l2应掰直(参照GB/T 38004-2019/ISO 8624:2011定义2.6),测试末端应为镜腿末端与镜腿中心线的交点(见图2),而不是镜腿的最末端。

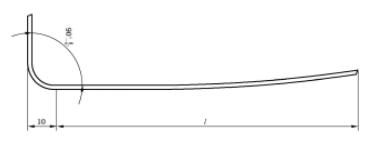

        c)对于铰链连接的镜腿测试起点为螺纹轴中心点;对于非铰链连接的镜腿,应将镜腿与前框或附在前框的镜腿部分打开到85º-90º,镜腿长度应测量镜腿末端到前框10mm处的直线距离(参照GB/T 38004-2019/ISO 8624:2011定义2.6见图6)






                                    图6 非铰链连接的镜腿长度的测量
